Produkto parametrai
| Prekė | Specifikacija |
|---|---|
| Medžiaga | Aliuminis 6061-T6, 5052, nerūdijantis plienas |
| Mechaninis apdirbimas | CNC frezavimas, pjovimas lazeriu, tikslus lenkimas |
| Paviršius | Skaidrus anoduotas, juodas anoduotas, miltelinis dažymas |
| Tolerancija | ±0,1 mm standartas |
| MOQ | 10 vnt |
aprašymas

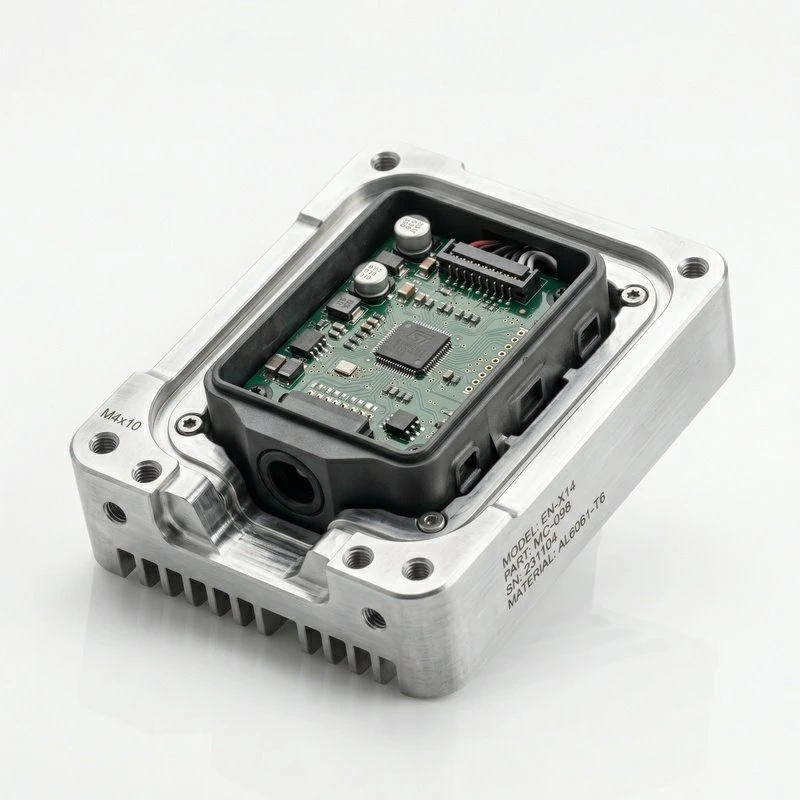

CNC elektroniniuose korpusuose yra valdikliai, jutiklių moduliai ir ryšių įrenginiai pramoninėje aplinkoje. Privalumas, palyginti su štampuotais korpusais, yra tikslios - tinkintos funkcijos, apdirbtos pagal tikslius jūsų reikalavimus, nepritaikytos pagal standartinius dydžius. 6061-T6 aliuminis yra labiausiai paplitęs pasirinkimas - lengvas, gerai apdirbamas, gražiai anoduoja. 5052 aliuminis atlaiko labiau korozinę aplinką. Nerūdijantis plienas, kai reikalingas EMI ekranavimas arba maksimalus patvarumas. CNC frezavimas ir pjovimas lazeriu sukuria švarias angas ekranams, jungtims ir prieigos skydams. Vidinės galios elektronikos šilumos kriauklės, EMC ekranavimo sluoksniai ir montavimo įvorės yra apdirbamos tiesiai į korpuso sienas.
Kodėl CNC liejimas ant korpusų
Smasinio liejimo kaina yra didelė - ekonomiška tik tūkstančiai vienetų. CNC apdirbimas iš plokštės nekainuoja įrankių ir atlieka dizaino pakeitimus be naujų įrankių. Prototipams, mažoms gamybos serijoms arba kai korpuso dizainas vis dar tobulinamas, CNC apdirbimas yra praktiškas pasirinkimas. Vidinių savybių - įvorių, aušintuvo briaunų, EMC ekranavimo - dažnai neįmanoma pagaminti liejimo formoje.
DUK
1 klausimas: MOQ?
A1: 10 vienetų.
2 klausimas: medžiagos?
A2: aliuminis 6061-T6, 5052, nerūdijantis plienas.
3 klausimas: tolerancijos?
A3: ±0,1 mm standartas. Galimi griežtesni leistini nuokrypiai.
4 klausimas: pritaikytos funkcijos?
A4: EMC ekranavimas, aušintuvai, montavimo viršeliai, pritaikytos angos.
5 klausimas: paviršiaus apdaila?
A5: skaidrus anoduotas, juodai anoduotas, miltelinis dažymas.
6 klausimas: prototipai?
A6: Taip. Galimi nedideli kiekiai prieš gamybos užsakymus.
Tikslioje gamyboje dėl kokybės negalima-derėtis. Kiekviename gamybos etape kiekvienas komponentas yra kruopščiai tikrinamas.
- ISO 9001:2015- Sertifikuota kokybės valdymo sistema, apimanti projektavimą, apdirbimą ir tikrinimą
- CMM patikrinimas- Sudėtingų geometrijų ir mažų leistinų nuokrypių koordinačių matavimas
- Paviršiaus šiurkštumo matavimas- Ra, Rz ir Rt diagramos su kiekviena patikrinimo ataskaita
- Pasyvavimas / Elektropoliravimas- ASTM A967 atsparumo korozijai procedūros
- Medžiagos atsekamumas- Šilumos skaičiaus stebėjimas nuo žaliavos iki pagamintos dalies
- MIL{0}}A-8625- Karinės-specifikacijos aliuminio komponentų anodavimas
- Dangos storio bandymas- Dangos svorio ir storio patikra pagal MIL specifikaciją
- Druskos purškimo bandymas- 1000-valanda ASTM B117 atsparumo korozijai patikra
- Pirmasis gaminio patikrinimas (FAI)- Visų matmenų ataskaita įtraukta į kiekvieną naują užsakymą
Nuo žaliavos iki galutinio produkto kiekvienas žingsnis yra kontroliuojamas ir dokumentuojamas:
- Rašto kūrimas- Medinių arba metalinių raštų gamyba smėlio / išcentrinio / investicinio liejimo reikmėms
- Liejimas- Smėlio liejimo, apvalkalo formos, išcentrinio arba prarasto-vaško liejimo sąranka
- Lydymas ir išpylimas- Kontroliuojamas krosnies lydymas su chemijos ir temperatūros stebėjimu
- Kietėjimas ir išpurtymas- Valdomas aušinimas su stovu / pašalinimu ir šerdies iškratymu
- Terminis apdorojimas- Atkaitinimas, normalizavimas arba apdorojimas tirpalu pagal specifikaciją
- Mechaninis apdirbimas- CNC apdirbimas, gręžimas ir sriegimas iki galutinių matmenų
- Paviršiaus apdorojimas -Šlifavimas, suvirinimas arba padengimas pagal poreikį
- Patikra ir bandymai- Matmenų, vizualinis, hidrostatinis arba NDT patikrinimas
- Valymas ir pakavimas- Smėlio šalinimas, riebalų šalinimas, rūdžių prevencija ir pakavimas
