Produkto parametrai
| Prekė | Specifikacija |
|---|---|
| Tipas | Karūnuotas, cilindrinis, svyruojantis |
| Medžiaga | Guolių plienas (52100), nerūdijantis plienas (440C) |
| Dydžių diapazonas | 8 mm – 80 mm OD |
| Apkrova | Iki 50 000 N |
| Taikymas | Cam pavaros, medžiagų krovimo, pakavimo įranga |
| MOQ | 10 vnt |
aprašymas

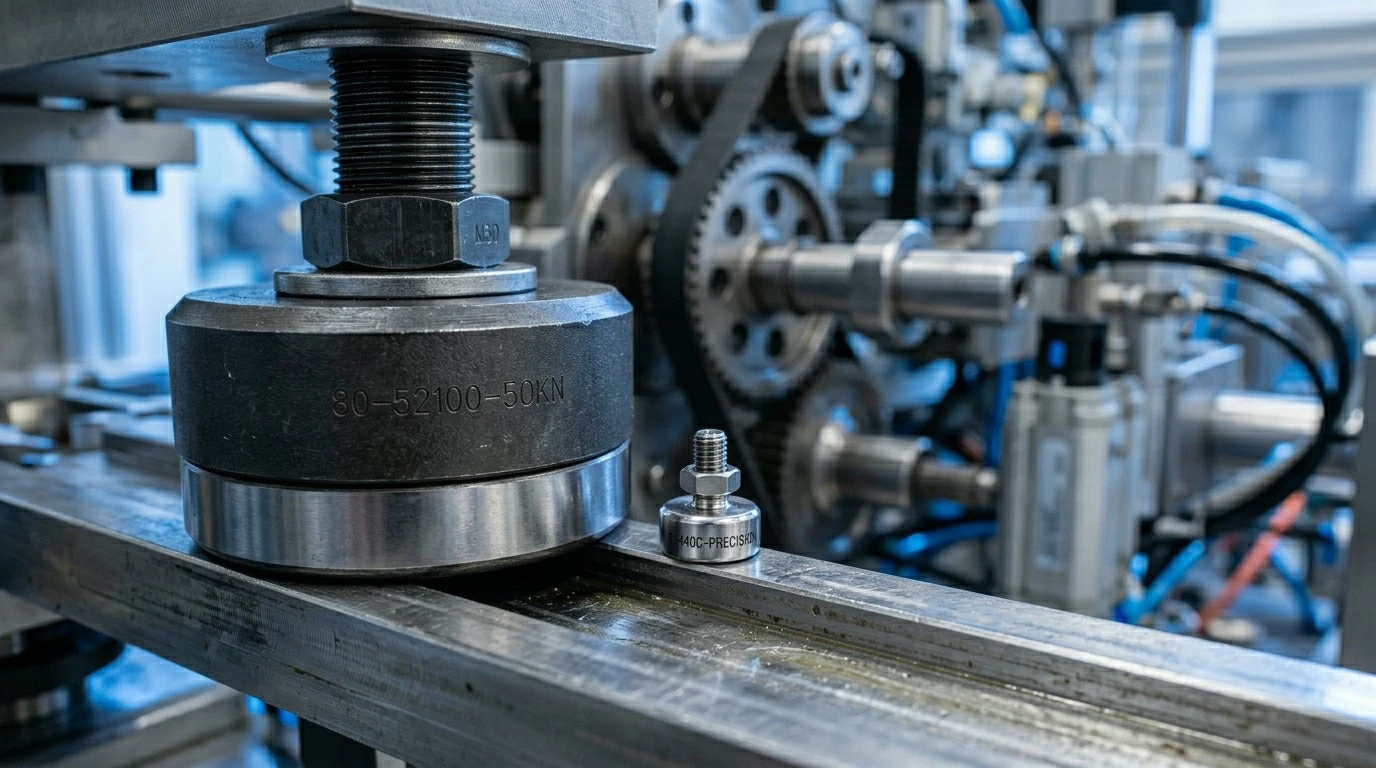

Tikslieji kumštelių sekėjai yra guolių mazgai, skirti sekti kumštelio paviršių ir paversti sukamąjį judesį tiesiniu arba svyruojančiu judesiu. Išorinis žiedas važiuoja prieš kumštelio profilį, o viduje esantis guolis užtikrina mažą -trinties sukimąsi. Tai, kas daro šiuos „tikslius“, yra apkrova, pakartojamumas ir paviršiaus apdaila, kurios reikalauja pramoninės kumštelių pavaros. Karūnuotos išorinės kilpos tolygiau paskirsto apkrovą ir sumažina kraštų įtempimą kumštelio paviršiuje. Cilindrinės išorinės kilpos užtikrina nuoseklesnį sekimą tais atvejais, kai kumštelio profilis yra mažiau valdomas. Svyruojantys kumšteliai yra sukurti lėtam, grįžtamajam judėjimui, kai standartinės guolių konstrukcijos gali slysti. 52100 guolio plienas yra standartinė medžiaga - iki-užgrūdinta maksimaliai apkrovai ir atsparumui nusidėvėjimui. 440C nerūdijantis plienas tvarko korozinę aplinką ir maisto perdirbimo programas, kur guolių plienas rūdija.
Crown vs Cylindrical Outer Race
Karūnuotas išorinis žiedas: nedidelis išorinio skersmens kreivė sutelkia apkrovą dinamiškomis sąlygomis ir sumažina kraštų apkrovą ant kumštelio paviršiaus. Geriausia, kai kameros profilis yra gerai-valdomas ir išlygiavimas yra geras. Cilindrinis: plokščias išorinis skersmuo užtikrina nuoseklesnį kontaktą su kumštelio profiliu, ypač naudinga, kai kumštelio seklys turi tiksliai sekti kumštelio krypties pokyčius.
DUK
1 klausimas: MOQ?
A1: 10 vienetų.
2 klausimas: galimi tipai?
A2: karūnuoti, cilindriniai ir svyruojantys kumštelių sekėjai.
3 klausimas: medžiagos?
A3: 52100 guolių plienas (standartinis), 440C nerūdijantis plienas.
4 klausimas: dydžio diapazonas?
A4: nuo 8 mm iki 80 mm išorinio skersmens.
5 klausimas: apkrova?
A5: iki 50 000 N, priklausomai nuo dydžio ir konfigūracijos.
6 klausimas: tinkintos konfigūracijos?
A6: Taip. Pasirinktinis ekscentriškumas, tvirtinimo ypatybės ir sandarinimo parinktys.
Tikslioje gamyboje dėl kokybės negalima-derėtis. Kiekviename gamybos etape kiekvienas komponentas yra kruopščiai tikrinamas.
- ISO 9001:2015- Sertifikuota kokybės valdymo sistema, apimanti projektavimą, apdirbimą ir tikrinimą
- CMM patikrinimas- Sudėtingų geometrijų ir mažų leistinų nuokrypių koordinačių matavimas
- Paviršiaus šiurkštumo matavimas- Ra, Rz ir Rt diagramos su kiekviena patikrinimo ataskaita
- Pasyvavimas / Elektropoliravimas- ASTM A967 atsparumo korozijai procedūros
- Medžiagos atsekamumas- Šilumos skaičiaus stebėjimas nuo žaliavos iki pagamintos dalies
- Pirmasis gaminio patikrinimas (FAI)- Visų matmenų ataskaita įtraukta į kiekvieną naują užsakymą
Nuo žaliavos iki galutinio produkto kiekvienas žingsnis yra kontroliuojamas ir dokumentuojamas:
- Medžiagos patikrinimas- Priimamų medžiagų patikrinimas su malūno sertifikatais
- Grubus apdirbimas- CNC tekinimas/frezavimas iki beveik-neto formos
- Terminis apdorojimas- Grūdinimas, atkaitinimas arba paviršiaus apdorojimas pagal poreikį
- Apdailos apdirbimas- CNC apdaila, šlifavimas arba tikslus apdirbimas
- Paviršiaus apdorojimas- Dengimas, anodavimas, poliravimas arba dengimas, kaip nurodyta
- Patikra ir bandymai- Matmenų patikrinimas, kietumas ir paviršiaus matavimas
- Valymas ir pakavimas- Riebalų šalinimas, rūdžių prevencija ir apsauginė pakuotė
